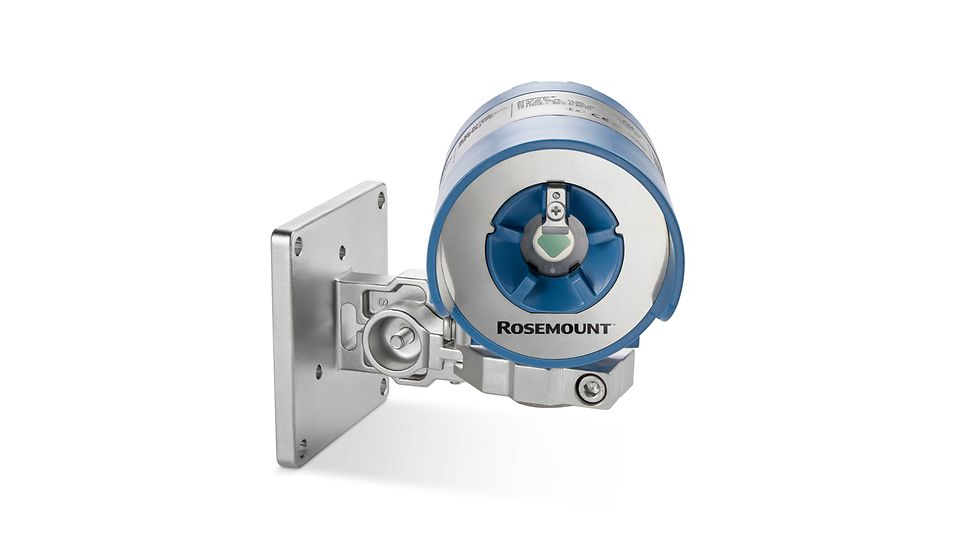

Rosemount™ 965 Detector de llamas IR multiespectro con tecnología QuadSense™

Descripción

Rosemount™ 965
Detector de llamas infrarrojo multiespectro para hidrocarburos.

Descripción del producto
El producto Rosemount 965 utiliza la detección de llamas por infrarrojo multiespectro con tecnología QuadSense™ que analiza con precisión las señales multiespectrales de incendios de hidrocarburos gaseosos o líquidos mediante el uso de cuatro sensores infrarrojos (IR). Su capacidad para diferenciar las fuentes de llamas de la radiación de fondo que no son llamas ofrece una alta inmunidad a alarmas falsas en incendios de hasta 150 ft (45 m) del dispositivo. Cinco niveles de sensibilidad seleccionables le permiten personalizar los ajustes para su aplicación específica.

Respuesta espectral

4 bandas infrarrojas (IR) entre 4 μm y 5 μm

Tiempo de respuesta

Detección: en general, <5 segundos

Rango de sensibilidad

3 m, 10 m, 20 m, 30 m, 45 m

Campo de visión

Horizontal: 100° (al 50 % de la distancia máxima)
Vertical: 95° (al 50 % de la distancia máxima)

Rango de temperatura

De 40 a +158 °F (de –40 a +70 °C)

Rango de humedad

Humedad relativa de hasta 100 % sin condensación

Voltaje de operación

24 VCC nominal (12-32 VCC)

Entradas de cables

1 x M20

Entrada

Protección de entrada eléctrica: según EN 50130

Compatibilidad electromagnética

Interferencia electromagnética (EMI)/interferencia de la frecuencia de radio (RFI) protegidas por EN61000-6-3, EN61000-6-4, EN61000-6-6 y EN 50130

Interfaz

Eléctrica: 9 terminales y un conducto de cable único

Características Técnicas

• Detección de llamas rápida y confiable de hasta 150 ft (45 m)
• Inmunidad comprobada a alarmas falsas
• Tiempo de respuesta rápido
• Calibración en fábrica para toda la vida útil
• Cinco niveles de sensibilidad seleccionables que se adaptan a diversas aplicaciones
• Prueba integrada (BIT) infrarroja para la verificación continua de la integridad del sistema óptico y de la electrónica
• Comunicación HART
• Un registrador de eventos interno
• Opción de cableado universal para un proceso de pedidos simplificado
• Múltiples opciones de salida para una máxima compatibilidad con infraestructuras estándar
• Garantía de dos años con opción de garantía extendida

Salidas – 965

Relés:

• Falla: normalmente cerrado (NC)
• Alarma: normalmente abierto (NO)
• Contactos SPST sin voltaje, con clasificación de 2 A a 30 VCC

0-20 mA (escalonado), valores predeterminados:

• Falla: <1,1 mA
• Falla de la prueba integrada (BIT): 2 mA ± 0,3 mA
• Normal: 4 mA ± 0,3 mA
• Advertencia: 16 mA ± 0,3 mA
• Alarma: 20 mA ± 0,3 mA

Protocolo HART®:

• Comunicación HART en corriente analógica de 0 a 20 mA (FSK) utilizada para mantenimiento, cambios de configuración y gestión de activos, disponible en opciones de cableado de salida de la fuente en mA.

RS-485:

• enlace de comunicación compatible con Modbus® RS-485 que puede utilizarse en instalaciones controladas por sistemas informáticos
