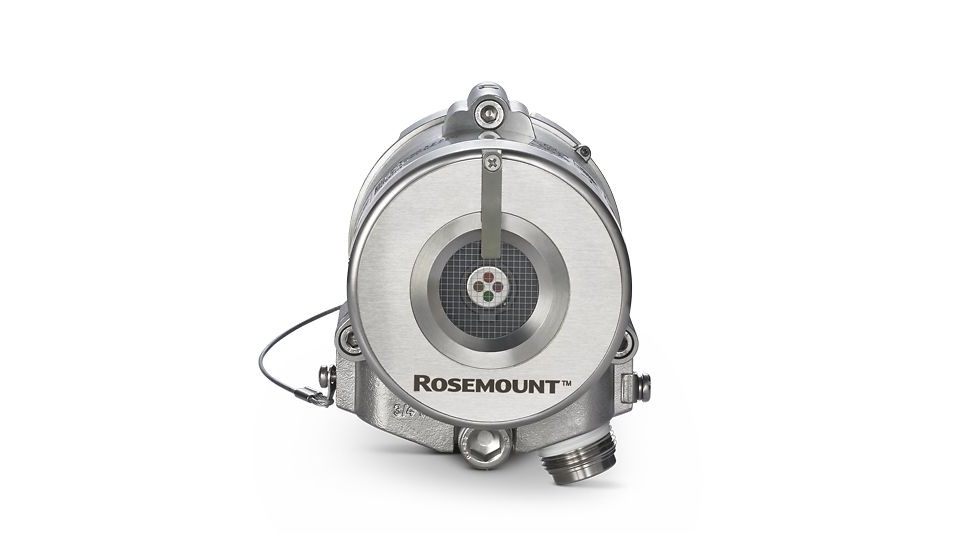

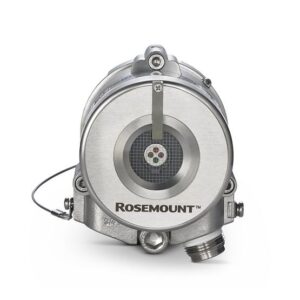

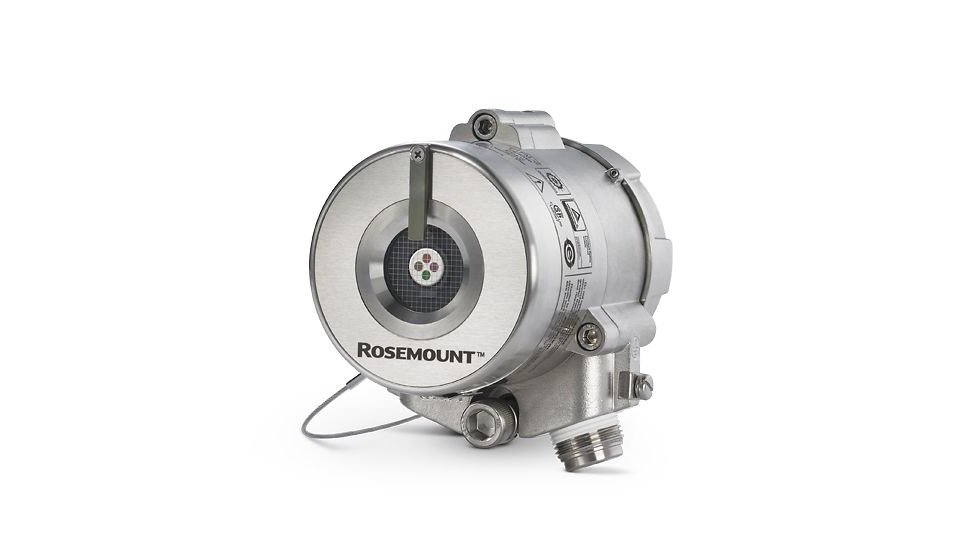

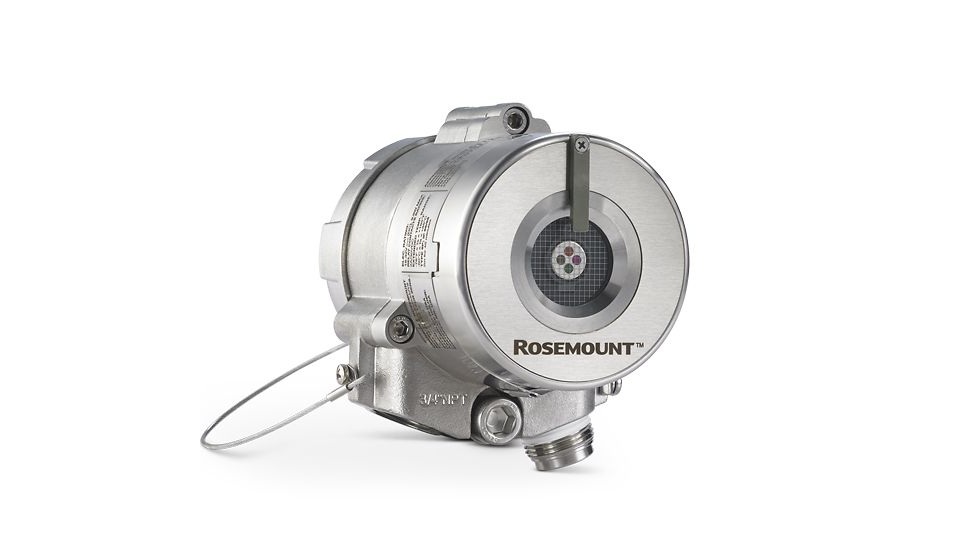

Rosemount™ 975MR Detector de llamas infrarrojo multiespectro ATEX e IECEx

Descripción

Rosemount™ 975MR
Detector de llamas infrarrojo multiespectro para hidrocarburos.

---

Descripción del producto
El Rosemount 975MR Detector de llamas infrarrojo multiespectro analiza con precisión las señales multiespectrales de incendios de hidrocarburos gaseosos o líquidos al utilizar cuatro sensores IR independientes. El 975MR detecta incendios de gas y combustible a largas distancias. Por ejemplo, este producto puede detectar un incendio de 1 ft2 (0,1 m2) en un recipiente de gasolina a 300 ft (90 m). El 975MR también proporciona una inmunidad alta ante alarmas falsas y cuenta con un rango de cobertura general mejorado.

Protocolo de comunicación
Comunicaciones HART™ opcionales en corriente analógica de 0 a 20 mA (FSK): se utilizan para mantenimiento, cambios de configuración y gestión de activos, disponible en opciones de cableado de salida de la fuente en mA.
Enlace de comunicación compatible con el Modbus RS-485 que se puede utilizar en instalaciones controladas por computadora.

Temperatura ambiente
Funcionamiento y almacenamiento: –76 °F a +185 °F (–60 °C a +85 °C).

Clasificación del alojamiento
Acero inoxidable 316L con acabado electropulido.
Aluminio libre de cobre con gran resistencia (menos del 1 %), pintado de poliuretano.

Montaje
Acero inoxidable 316L con acabado electropulido

Dimensiones
Detector 4 pulg x 4,6 pulg x 6,18 pulg (101,6 x 117 x 157 mm)

Peso
Detector (acero inoxidable 316L) 6,3 lb (2,9 kg)
Detector (aluminio) 2,8 lb (1,3 kg)
Montaje inclinado 2,5 lb (1,1 kg)

Características Técnicas

• Rango máximo de detección de llamas de hasta 300 ft (90 m)
• Seis niveles de sensibilidad, que se adaptan a cualquier aplicación
• Tiempo de respuesta a alta velocidad hasta 50 ms (exp./1 s)
• Parasoles para evitar falsas alarmas
• Prueba integrada (BIT) automática y manual para garantizar un funcionamiento confiable
• Ventana con calefacción para operar en condiciones climáticas adversas (nieve, hielo, condensación)
• Relés (3) de alarma, de falla y auxiliar
• De 0 a 20 mA (escalonado)
• Protocolo HART™ para mantenimiento y gestión de activos
• Alta confiabilidad: MTBF, mínimo de 150 000 horas
• Garantía de 5 años
• Programable por el usuario por medio de HART® 7 o Modbus® RS-485

Certificaciones y aprobaciones

ATEX e IECEx:
Ex II 2 G D
Ex db eb op is IIC T4 Gb
Ex tb op es IIIC T110 °C Db
(Ta de –50 °C a +85 °C) IP66/68

FM/FMC:
Clase I, división 1, grupos B, C y D,T4A
Clases II y III, división 1, grupos E, F y G, T4A
Clase I, división 2, grupos A, B, C, y D, T4
Ta = –50 °C a +85 °C
Tipo 6P, IP66/68 2 m durante 45 minutos

CSA/US:
Clase I, división 1, grupos B, C y D, T4
Clases II y III, división 1, grupos E, F Y G, T4
Clase I, división 2, grupos A, B, C, y D, T4
Ta = –50 °C a +85 °C
Tipo 6P, IP66/68 2 m durante 45 minutos

TR CU (EAC):
1 Ex db eb op is IIC T4 Gb X
Ex tb op is IIIC T110 °C Db X
(–55 °C Ta +85 °C)

Desempeño:
EN 54-10 (VdS)
FM 3260

Confiabilidad:
Diseñado para cumplir con IEC 61508 – SIL 3 (TÜV)

Certificación marítima:
MED “Wheelmark” (DNV)

---





---
