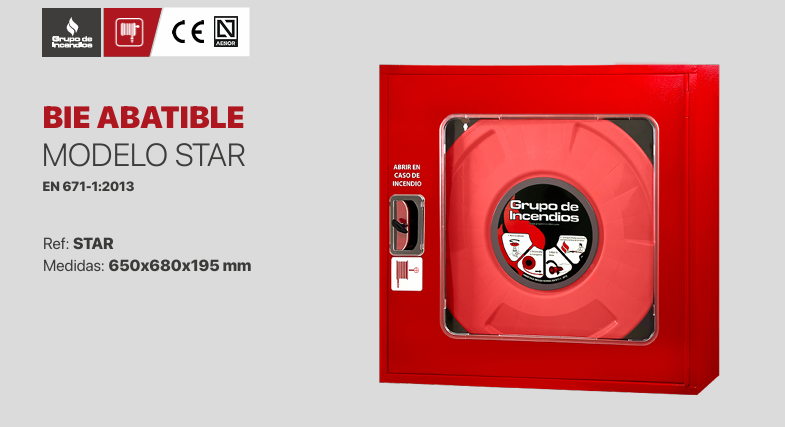

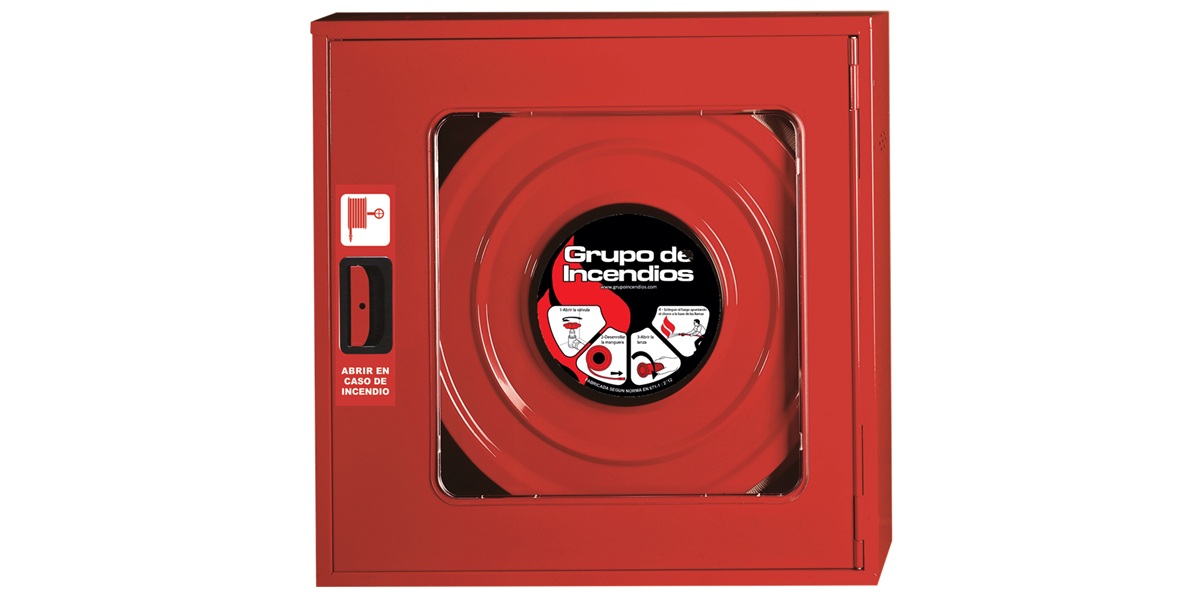

BIE STAR Boca de Incendio de Ø25mm x 20m Pivotante GI

Descripción

Boca de Incendio Pivotante o Abatible Equipada con Manguera Semirrígida de 25mm.
Grupo de Incendios STAR

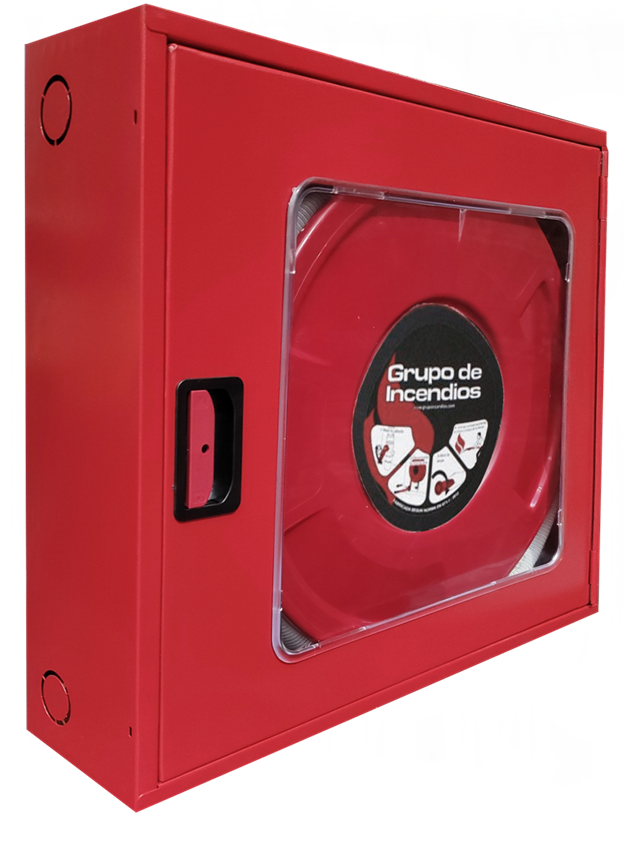

Armario:

Fabricado en chapa de espesor 1mm, de 650x680x195 mm.
Dispone de 4 entradas para abastecimiento de agua.
Rejilla lateral para ventilación.
Pintado en poliéster en polvo, modelo básico RAL 3002.

Puerta de BIE:

Fabricado en chapa DC01 pintada en poliéster en polvo RAL 3002, de espesor 1mm.
Bisagra Tipo piano. Cerradura de resbalón en termoplástico con precinto de seguridad y llave de cortesía para mantenimiento. REF: CAFGIL.
Puerta con ventana de metacrilato dimensiones 440×440 mm. (REF: METGISA1).
Pintada en poliéster en polvo, modelo básico RAL 3002 para puerta con metacrilato .

Carrete:

Fabricado en chapa DC01 y pintado en poliéster RAL 3002.
Eje y colector fabricado en poliamida con refuerzo de fibra de vidrio. REF: CARPLUS
Conexión a la válvula mediante latiguillo con muelle evitando pinzamientos de la manguera y tuerca loca para facilitar el montaje. REF.: LTG93

Manguera:

Tipo semirrígida de 25 mm de diámetro y 20 m. de longitud. (CODO – MACHO 1”) REF: MGS2520RCCM.
Fabricada conforme norma EN-694.
Certificado de producto, N SATUR25.
– Presión de rotura > 100 bar
– Presión de prueba > 15 bar
– Presión de servicio > 12 bar

Válvula de BIE:

Válvula de asiento, fabricada en latón estampado, salida a 110º y roscas de 1”. REF: VLE25.
Consultar plano para posibilidades de montaje.
Incluye pieza para comprobación del manómetro fabricada en poliamida con refuerzo de fibra de vidrio.
Válvula antirretorno REF: VLEMT. Rosca ¼”
Manómetro escala 0-16 Kg/cm2. Rosca ¼”. REF: MT016.
Modelo no disponible para toma adicional.

Lanza de Ø25mm:

Tipo Variomatic, triple efecto (chorro, pulverización y cierre).
Fabricada en poliamida con fibra de vidrio.
Rosca hembra de 1”. Diámetro equivalente 25mm. REF: LZV2510SR.
