EACINOX-1LS Armario oculto BIE Ø25mm para Empotrar EACI

Descripción

Armario BIE para Empotrar en Inox + devanadera con manguera de Ø25mm EACI
Eaci EACINOX-1LS

Entrada SUPERIOR de lanza a cofre de empotramiento.
Registro para empotrar. Acceso a lanza, manómetro y desmultiplicador.
Para conexión de devanadera a módulo independiente.

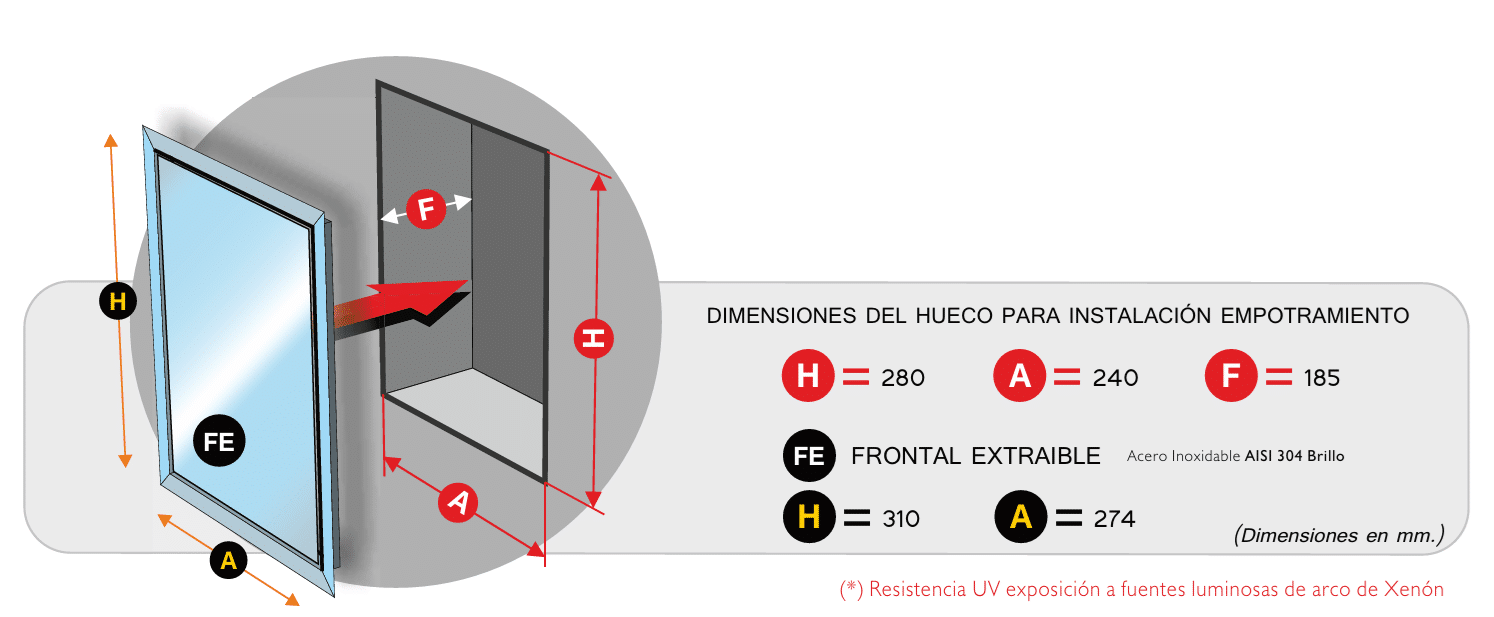

Dimensiones del cofre Altura= 268, Ancho= 230, Fondo= 115 mm.
Dimensiones del frontal extraíble Altura= 310, Ancho= 274 mm.

Detalles:

• Cofre de empotramiento en acero galvanizado.
• Marco exterior de acero inoxidable brillo AISI 304.
• Puerta de acero inoxidable grafilado AISI 304.
• Carrete fijo Eacisystem con alimentación axial.
• Devanadera en termoplástico copolímero según ISO 4892-2. (*)
• Lanza Triplex de triple efecto. Rosca hembra 1” (Ø 10 mm.).
• Sistema Guiman para orientación y deslizamiento de manguera.
• 20 m. manguera semirrígida Ø 25 mm. EN-694.
• Pipeta-codo para sustitución rápida de manguera.
• Válvula de bola 1” en latón cromado.
• Desmultiplicador para accionamiento de válvula, con arrastre metálico.
• Manómetro escala 0 – 16 kg./cm2. Rosca 1/4”.
• Válvula de corte en latón cromado para manómetro. Rosca 1/4”.
• (*) Resistencia UV exposición a fuentes luminosas de arco de Xenón

Hojas técnicas (PDF)

Hoja Técnica de Producto EACINOX-1LS
