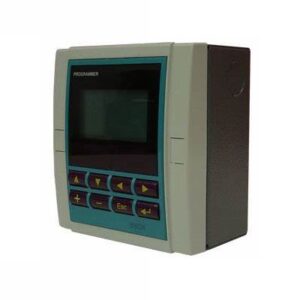

ZETTLER VRT100 / Módulo programador manual para equipos Vesda

Descripción

Unidad de programación remota
Zettler VRT100

El VRT-700 es un módulo de visualización remota con tarjeta de terminación remota que ha sido diseñado para su uso con la gama LaserSCANNER.
Los módulos de visualización proporcionan una indicación en tiempo real del estado de un detector VESDA.
Tienen una pantalla de gráfico de barras vertical de 20 segmentos, una pantalla numérica de 2 dígitos, una sonda audible, alarma clara e indicadores de falla.
También tienen 4 teclas de botón para controlar el detector y el modo de la pantalla.
El módulo de visualización se puede montar en una unidad detectora, una caja de montaje remoto o un bastidor auxiliar de 19 pulgadas.
Se pueden configurar varias pantallas para mostrar información de un solo detector en múltiples ubicaciones.
Hay varias versiones del módulo de visualización dependiendo del tipo de detector y la configuración de relé requerida.
La pantalla LaserSCANNER tiene un cuarto modo para la pantalla numérica que muestra el primer sector de alarma (FAS), que es el número del sector (tubería) que ha detectado humo. Para el LaserCOMPACT se omite el LED Fire 2.
Los niveles de humo se muestran continuamente en una pantalla de gráficos de barras donde cada segmento iluminado indica el nivel actual de humo detectado.
El segmento superior del gráfico de barras indica el nivel de umbral de humo de Fire 1 y cada segmento por debajo de ese nivel representa 1/20 del nivel de umbral de humo de Fire 1.
A la izquierda del gráfico de barras están los indicadores de umbral de humo Fire 1, Action y Alert.
De un vistazo, estos proporcionan una representación visual de los umbrales de alarma programables que muestran qué tan cerca está el nivel de humo de activar el siguiente nivel de alarma.
Los LED intermitentes de alta intensidad proporcionan una indicación clara de la condición del incendio y van acompañados de una advertencia audible adecuada a la condición de alarma. Del mismo modo, cualquier condición de falla se indica mediante una serie de LED y un tono audible que proporciona una amplia gama de información de estado.
La advertencia sonora se silencia fácilmente presionando el botón Silencio, momento en el que se encienden los LED parpadeantes hasta que se identifica la causa del evento, se rectifica y se reinicia el sistema.
Cuatro grandes teclas táctiles permiten a los usuarios restablecer, aislar o silenciar el detector y controlar el modo del módulo de visualización.
Los botones se pueden desactivar para evitar el funcionamiento de sus funciones.
Una rutina de prueba de lámpara se inicia presionando la tecla Mode durante dos segundos.
Se puede iniciar un escaneo manual en el LaserSCANNER manteniendo pulsado el botón Silencio durante 2 segundos.

Características

• Proporciona informes de estado inmediatos para una sola zona VESDA.
• Permite el control de zona del detector VESDA asignado.
• LED de alarma de alta intensidad.
• Opción de retransmisión remota.
• Pantalla de gráfico de barras vertical de 20 segmentos.
• Indicadores de umbral de alarma.
• Sonda incorporada para advertencia sonora.
• Informes completos de fallos.
• Pantalla numérica multimodo (por defecto es oscurecimiento de humo).
• Opción de montaje empotrado.
