Panasonic 540503FULL-0403XE / Sirena Convencional Roja. Bajo Perfil. ROLP/R/D. 24Vdc. 102dB. IP65. Base Alta.

Descripción

Sirena convencional
Panasonic 540503FULL-0403XE
Panasonic Fire Security Europe

Características

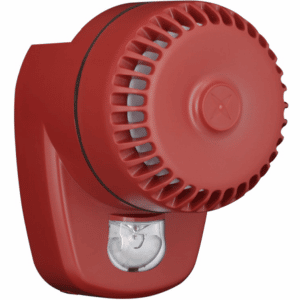

La sirena ROLP es una sirena de montaje en pared asequible que es adecuada para la señalización audible en áreas abiertas o pasillos y pasillos. La sirena está diseñada para su uso en sistemas de alarma contra incendios, sistemas de alarma contra intrusos y sistemas de señalización industrial. Es capaz de producir 32 tonos a través del interruptor de codificación en la parte trasera de la unidad.

Se puede activar un segundo tono de forma remota utilizando el tercer terminal. También se proporciona un ajuste de control de volumen. La conexión se realiza a través de un bloque de conectores de terminales de tornillos para facilitar la terminación de los cables. Cada conexión tiene un terminal para conectar y desconectar. La sonda se fija a una ubicación mediante un clip poco profundo hecho a medida en una base bloqueable

El dispositivo normalmente está apagado, sin tensión aplicada a los terminales de alimentación. En este estado, la unidad no tiene alimentación y, por lo tanto, no produce ningún sonido. Cuando se requiere que la unidad produzca sonido, se aplica un voltaje entre 9 y 15 CC o 18-28 V CC a los terminales de alimentación apropiados. Esto proporciona energía al circuito a través de un diodo de protección de polaridad y una red RC que proporciona suavizado de suministro y protección de inmunidad al ruido.

También se proporciona protección adicional contra picos de voltaje en el suministro. En el corazón de la sirena hay un microprocesador que obtiene su energía de un circuito regulador de voltaje lineal. La sincronización del reloj y la sonda se proporciona a través del cristal de accionamiento del reloj del oscilador y la red de condensadores asociada. El tono generado por el microprocesador depende de la configuración del interruptor de tono. Después del encendido y la inicialización, el código de firmware comienza a ejecutar la salida de pulso relevante del microprocesador.

Esto activa un circuito de transistores que, a su vez, activa una disposición de amplificador push/pull que activa el circuito del altavoz. Se puede lograr cierto ajuste del nivel de sonido de salida usando el ajuste de control de volumen (si se proporciona), que reduce la corriente de transmisión al transductor. Si el usuario desea seleccionar un segundo tono de forma remota, la conexión adicional en el bloque de terminales se toma a tierra (es decir, suministro de -ve al terminal “2º TONO -“). Esto configura el firmware del microprocesador para generar un tono diferente

Salida de sonido de 102dB(A)
32 tonos (seleccionable por el usuario)
Alarma de dos etapas
Sincronización automática
Ideal para señalización general y uso contra incendios.
Opciones de tono de señalización general y aprobado contra incendios
Función de alerta y alarma
Claridad de tono mejorada, reduciendo la confusión.
