FHSD8310 Modulaser, Módulo de Visualización Estándar de Edwards

Descripción

Detector de Aspiración Modulaser de Edwards
Edwards FHSD8310

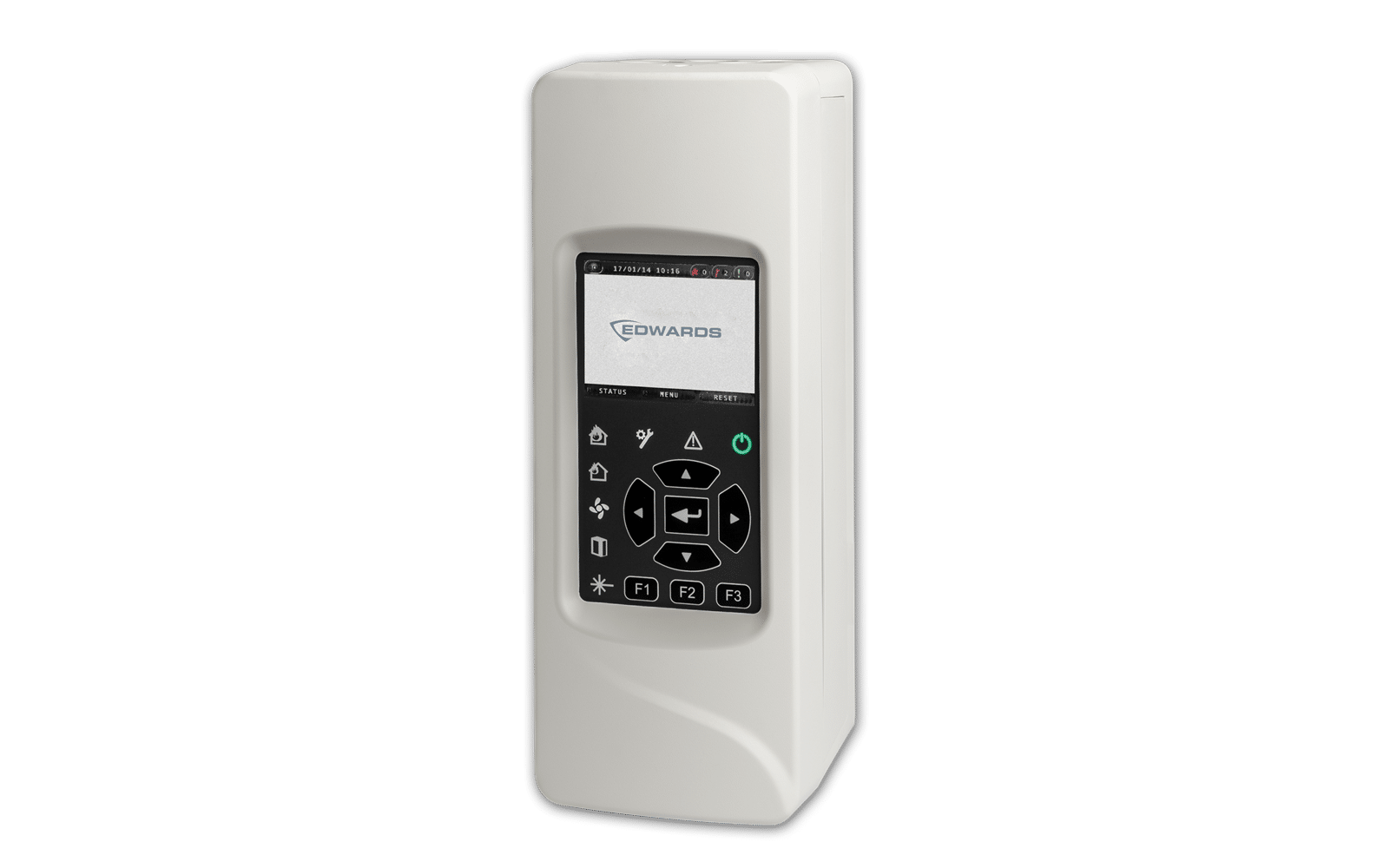

ModuLaser, Módulo de Visualización estándar

General:

ModuLaser es una solución escalable de detección de humo por aspiración que facilita la instalación, agiliza el mantenimiento y amplía las aplicaciones de los detectores de muestreo de aire tradicionales. La solución ModuLaser consta de dos tipos básicos de módulos: un módulo de visualización y un módulo detector. Cada módulo detector admite hasta 250 m de tubería de muestreo combinada. Los módulos de visualización y detector se comunican mediante interconexiones RS-485.

Los módulos de visualización están disponibles en tres configuraciones: Estándar con pantalla TFT a color, LED de estado y botones de navegación; Mínimo con solo LED de estado; y Comando, similar al estándar, pero con la funcionalidad adicional de controlar varios módulos a través de SenseNET. Los módulos de visualización Mínimo y Estándar admiten hasta 8 módulos detectores cada uno, mientras que el módulo de visualización Comando admite hasta 127 módulos en la red SenseNET.

Detalles:

• Diseño modular: los módulos detectores separados y controlables de forma centralizada permiten una canalización eficiente y zonas discretas sin superposición
• Detección de humo por aspiración por zonas: los módulos detectores individuales proporcionan detección para áreas o zonas individuales, la información de alarma de zona específica se puede transmitir al panel de alarma contra incendios principal a través de una tarjeta de dirección APIC común en el módulo de visualización o a través de relés de alarma dedicados dentro de cada módulo detector
• Instalación simplificada: el ingenioso diseño de la base de acoplamiento permite conectar fácilmente los detectores en grupo. Los componentes electrónicos sensibles se extraen fácilmente para garantizar que no se dañen durante la primera instalación. Las tuberías de aspiración y las entradas de cables se pueden instalar fácilmente en la parte superior o inferior de la unidad.
• Interfaz de usuario intuitiva: la pantalla TFT a color brillante y fácil de ver y los botones de control y navegación universales eliminan las conjeturas de la programación y el diagnóstico.
• Conexión de tubería fácil: el sistema de adaptador de tubería de ajuste rápido se bloquea de forma segura, pero deja mucho espacio para una fácil conexión y extracción de la tubería

Área de Descargas (PDF):

Ficha Técnica de Producto Edwards FHSD8310
Certificado  CE Edwards FHSD8310
Manual de Instalación Producto Edwards FHSD8310
