BIE25COMPAC 3VT45 Armario BIE 25mm Configuración Vertical EACI

Descripción

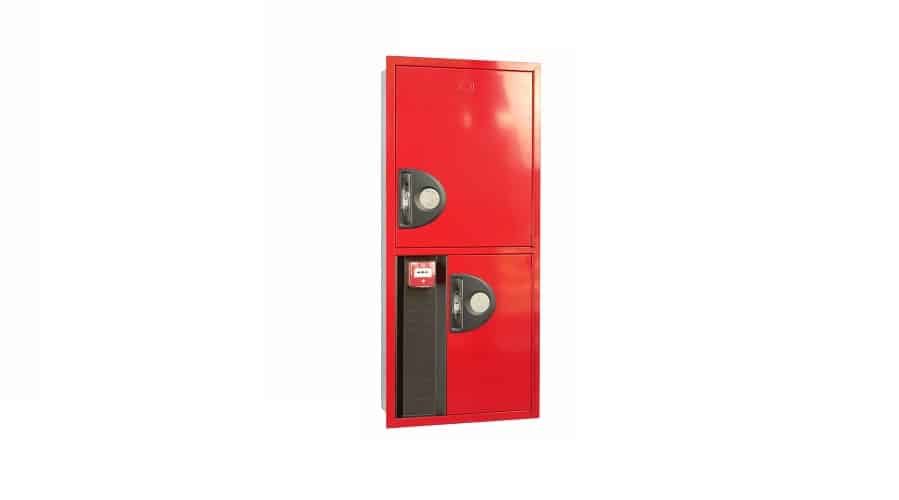

Armario Configuración Vertical BIE Ø25mm
Eaci BIE25COMPAC 3VT45

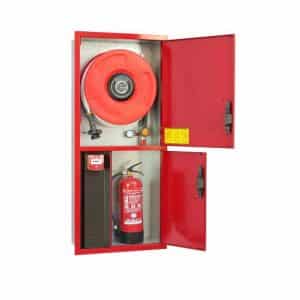

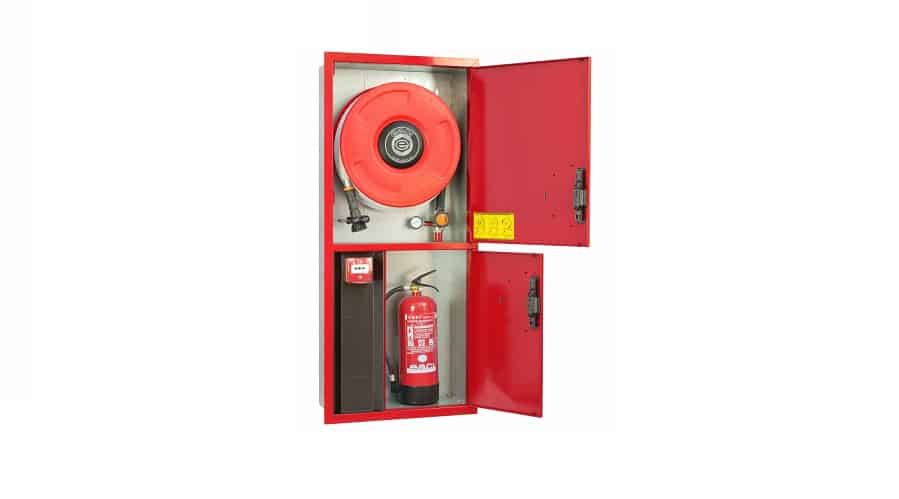

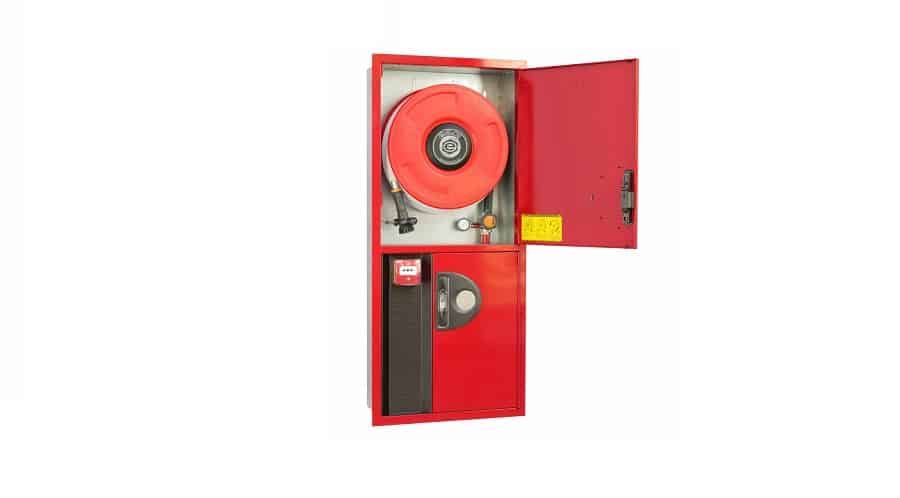

Armario formado por 2 cuerpos independientes.
Cajón empotramiento y frontal extraíble con marco plano.
Con departamento para extintor y panel Reversible para módulo técnico.
Dimensiones del cajón Altura= 1350, Ancho= 560, Fondo= 243 mm.
Dimensiones del frontal extraíble Altura= 1410, Ancho= 620 mm.
Cajón de empotramiento en chapa de acero galvanizado sin pintar.
Puertas encastradas conformado Multiblend fabricadas en chapa de Acero.
Marco Tapajuntas plano fabricado en chapa de Acero.
Puertas y Marco Tapajuntas pintados en Poliéster RAL 3000.
Color opcional RAL 9010.
Panel Reversible fabricado en chapa de Acero pintado en Poliéster RAL 9005. (a)
Cerraduras Glide reversibles con moldura y precinto de seguridad.
Sistema ROTEX  para alimentación de la BIE.
Carrete fijo Eacisystem con alimentación axial.
Sistema Espiroflex (anti-estrangulamiento) para alimentación de BIE.
Devanadera en termoplástico copolímero según ISO 4892-2. (b)
9 Posibles entradas de alimentación.
Lanza Triplex de triple efecto. Rosca hembra 1” (Ø 10 mm.).
Sistema Guiman para orientación y deslizamiento de manguera.
20 m. manguera semirrígida Ø 25 mm. EN-694.
Pipeta-codo para sustitución rápida de manguera.
Válvula Unión Loca de bola 1” en latón cromado.
Desmultiplicador para accionamiento de válvula, con arrastre metálico.
Manómetro escala 0 – 16 kg./cm2. Rosca 1/4”.
Válvula de corte en latón cromado para manómetro. Rosca 1/4”.
Posibilidad de instalación con toma adicional. (Modelo COMPAC 3VT45)
(a) Debido a su diseño, los pulsadores quedan resguardados con el armario
(b) Resistencia UV exposición a fuentes luminosas de arco de Xenón.

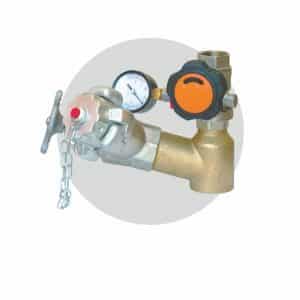

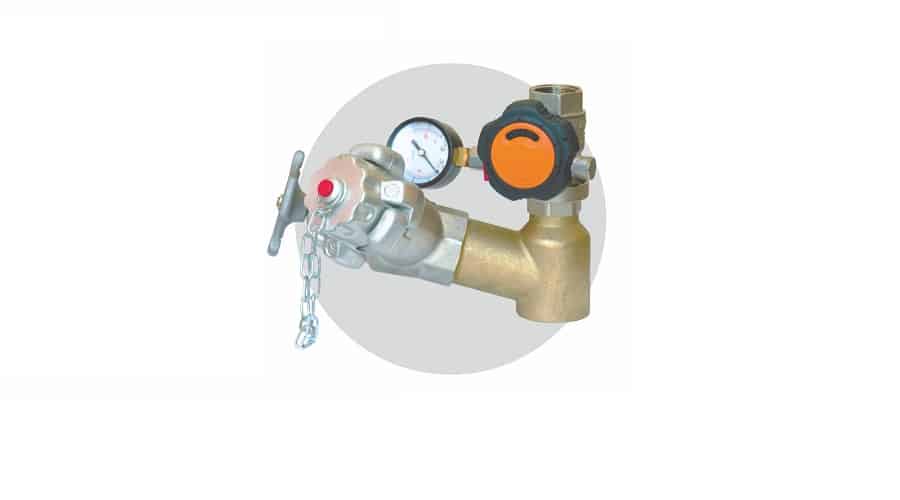

CONFIGURACIÓN TOMA ADICIONAL para modelo COMPAC 3VT45
Toma adicional de 45 mm. en latón  Ref. TAD
Válvula de asiento en latón cromado Ref. V45LU, con cierre vulcanizado.
Racor Barcelona Ref. RE45U (Certificado por AENOR, según norma UNE 23400)
Tapón Barcelona DN Ø 45 mm. Ref. T45U (Certificado por AENOR, según norma UNE 23400)

Hoja Técnica de Producto BIE25COMPAC 3VT45
