Grupo Contra Incendios EBARA AF-U12 MATRIX 18-6/4 con bomba en acero inoxidable.

Descripción

Equipo Contra Incendios PCI compacto conforme a NORMAS UNE 23500:2012 Anexo C con bomba en ACERO INOXIDABLE Serie MATRIX.
El grupo Contra Incendios AFU 12 MATRIX EJ, está especialmente diseñado para cubrir las necesidades de las pequeñas instalaciones de extinción provistas de una red de Bocas de Incendios Equipadas de 25 mm, donde se requiera un grupo constituido por una bomba principal más una auxiliar “Jockey”, accionadas por motor eléctrico y conforme a la Normativa UNE 23500:2012 Anexo C.
Construidos en base al tipo de bomba principal utilizada de la serie MATRIX, de tipo Monobloc construida en ACERO INOXIDABLE, sustituyendo a las clásicas bombas de hierro fundido, aportando todas las ventajas del ACERO INOXIDABLE.

Serie “COMPACFIRE”

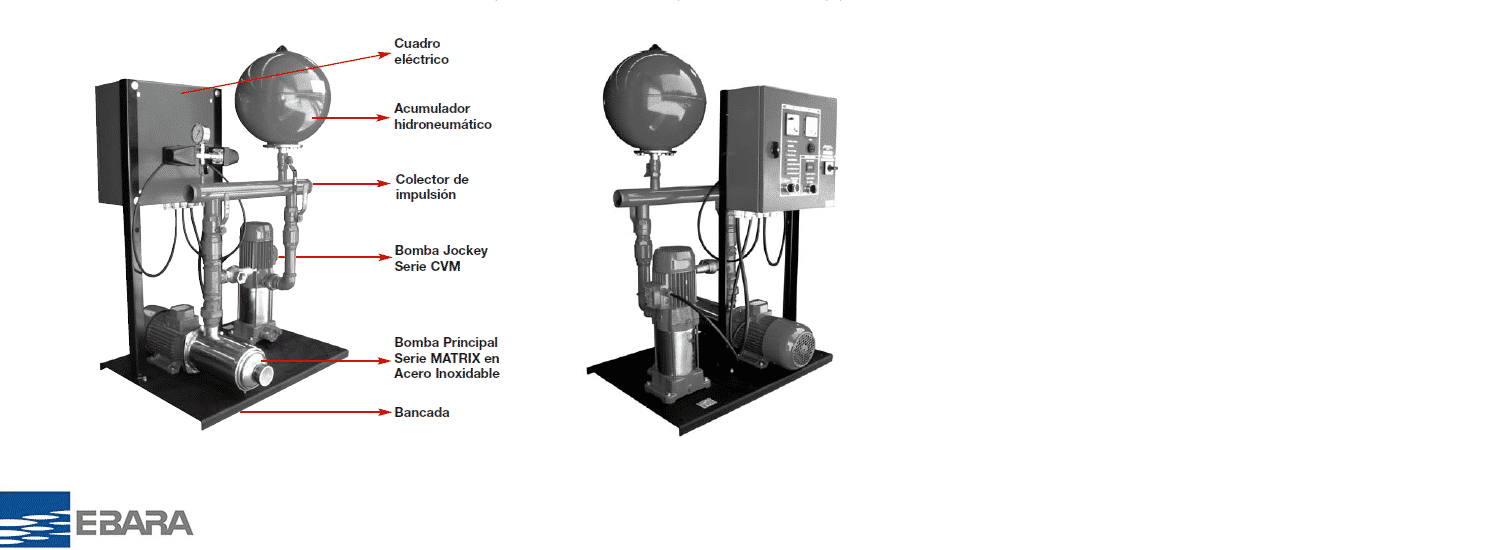

Grupo Contra Incendios PCI – EBARA AF-U12 MATRIX 18-6/4 con bomba en acero inoxidable.

Bomba principal ELÉCTRICA MATRIX 18-6, / 4 multietapa horizontal de una entrada, cuerpo de impulsión de ACERO INOXIDABLE AISI 304 en espiral, aspiración axial y boca de impulsión hacia arriba, impulsores y cuerpos intermedios fabricados en ACERO INOXIDABLE AISI 304, estanqueidad del eje mediante cierre mecánico Carbón/Cerámica/EPDM, eje de ACERO INOXIDABLE AISI 304; accionada mediante motor eléctrico asíncrono, trifásico de 2 polos, aislamiento clase F, protección IP-55, de una POTENCIA DE 4 kW, para alimentación trifásica a 400 V III, 50 Hz, .
Una bomba auxiliar jockey CVM A/12 , de 0,9 kW, cuerpo de bomba en hierro fundido, camisa exterior de acero inoxidable AISI 304, eje de acero inoxidable AISI 416, cuerpos de aspiración e impulsión y contra-bridas de hierro fundido, impulsores y difusores de policarbonato con fibra de vidrio, cierre mecánico Carbón/Cerámica/NBR motor asíncrono de 2 polos, aislamiento clase F, protección IP 44 ;

Depósito hidroneumático de 24/8 ; bancada metálica, válvulas de corte, y antirretorno para cada bomba.
Manómetros; presostatos; colector común de impulsión en acero negro DN 2″ S/DIN2440 con imprimación en rojo RAL3000, cuadros eléctricos de fuerza y control para la operación totalmente automática del grupo; soporte metálico para cuadro eléctrico. Montado en bancada de perfiles laminados de acero con imprimación anticorrosión, montado y conexionado en fábrica.

UNE 23-500- 2012 (ANEXO C).

Puesta en Marcha de Equipo Contra Incendios E+J según Norma UNE 23500:2012 Anexo C

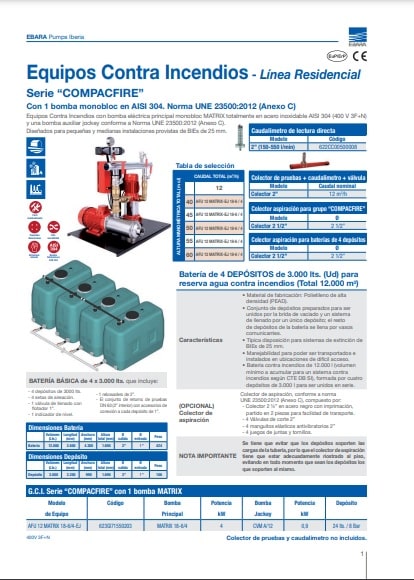

Hoja Técnica de Producto EBARA
Producto: Grupo Contra Incendios EBARA AF-U12 MATRIX 18-6/4

Descargar:

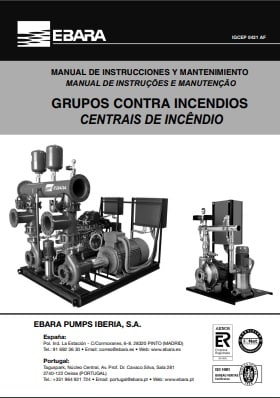

Manual de Funcionamiento
Producto: Grupo Contra Incendios EBARA AF-U12 MATRIX 18-6/4

Descargar:

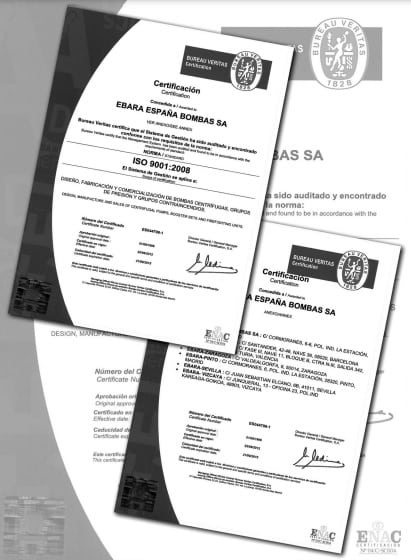

Catálogo de Productos EBARA
Producto: Grupo Contra Incendios EBARA AF-U12 MATRIX 18-6/4

Descargar:

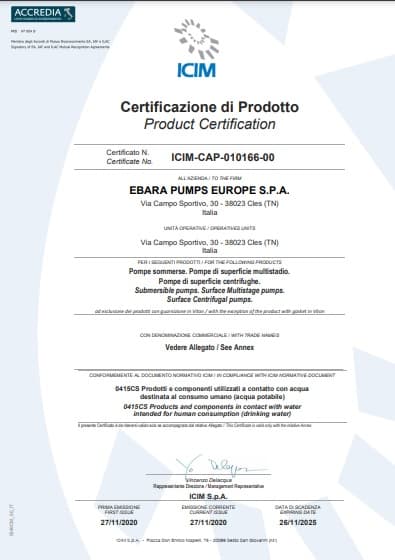

Certificado de Producto CE
Producto: Grupo Contra Incendios EBARA AF-U12 MATRIX 18-6/4

Descargar:

Descargar BIM:  G.C.I. Norma UNE 23500:2012 Anexo C EJ
