B01050-20 Solution F1-6 Central analógica de hasta 6 lazos (Sin Armario) NSC con certificación SIL2

Descripción

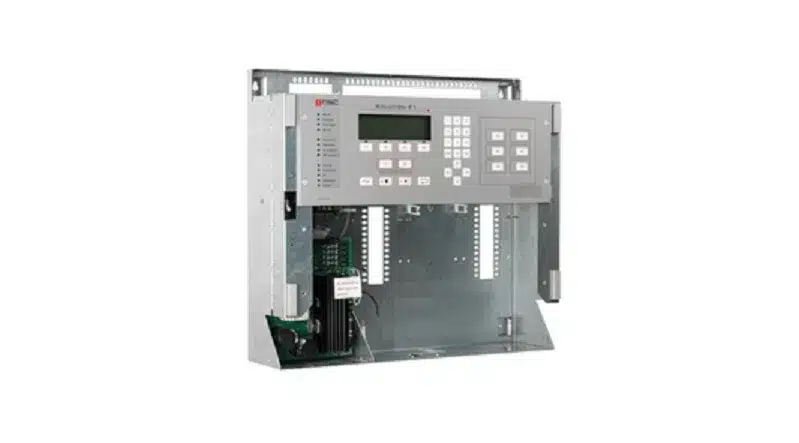

Central analógica Solution F1-6 SIL2 (Sin Armario)
Certificación SIL2
NSC B01050-20

Diseño robusto, flexible y modular utilizando tecnología de última generación pudiéndose adaptar a las necesidades de cualquier tipo de instalación.

“Solution F1-6” Configuración básica IEC 61508 con capacidad SIL2 para 2-6 bucles y máx. 1.542 detectores/módulos, sin carcasa. Incluye panel de control táctil con ordenador central con LCD gráfico, fuente de alimentación de 4,2 A, placas de circuitos con revestimiento protector y CPU redundante (recubierto protectoramente).

La configuración básica incluye:

– Soporte de software para 6 líneas de timbre con un máximo de 254 participantes cada una
– Placas de circuitos con revestimiento protector para la placa base, la fuente de alimentación, el panel de control y la pantalla LCD
– Fuente de alimentación de 4,2 amperios
– Operación guiada por menú, incluida la función de teclas auto dinámicas.
– 16 idiomas de funcionamiento Funcionamiento conmutable
– Ranuras para tarjetas de valor límite/bus de 3 anillos
– 8 teclas macro programables libremente
– 512 grupos de detectores programables libremente
– Memoria de eventos para 16.000 mensajes
– Interfaz USB para programación
– Interfaz V.24 para programación
– 2 interfaces RS-232 adicionales
– Interfaz RS-485 redundante
– Interfaz para módulo I insertable opcional para transmisión de datos a través de módem analógico o servidor web (¡¡nuevo!!)
– 4 relés libremente programables (30V / 1A)
– 3 líneas de control monitoreadas , cada 24 V / 500 mA, p. ej. para generadores de señales convencionales
– 2 líneas de señalización monitorizadas
– 16 salidas O/C digitales, programables
– 8 entradas OC con control de resistencia (para rotura de hilo), programables libremente
– 3 salidas de optoacoplador
– Monitorización de fallo a tierra que puede desconectable
– 2 x ranuras para tarjetas de red (¡red redundante!) – Red central con hasta 128 paneles de control
– 4 salidas con fusible 24V DC/1A

Datos técnicos:

Tensión de funcionamiento: 24 V DC
Anillos/líneas derivadas: 2 – 6 / 8 – 24
Alimentación: 230V AC
Capacidad de la batería: máx. 40 Ah / 24 V

Área de Descargas:

Catálogo NSC Serie Solution F1-6
Hoja Técnica B01050-20 NSC Serie Solution F1-6 (EN)
Certificado VDS (UK) Sistema Serie Solution F1 – F2
Certificado Constancia de Prestaciones CE – VDS Sistema Serie Solution F1 – F2

Manual de Instalación y Funcionamiento NSC Solution F1
Central Solution F1 Manual de Instalación y Funcionamiento en Red.

NSC FASTool – Tutorial 1- Instalación y Ajustes
