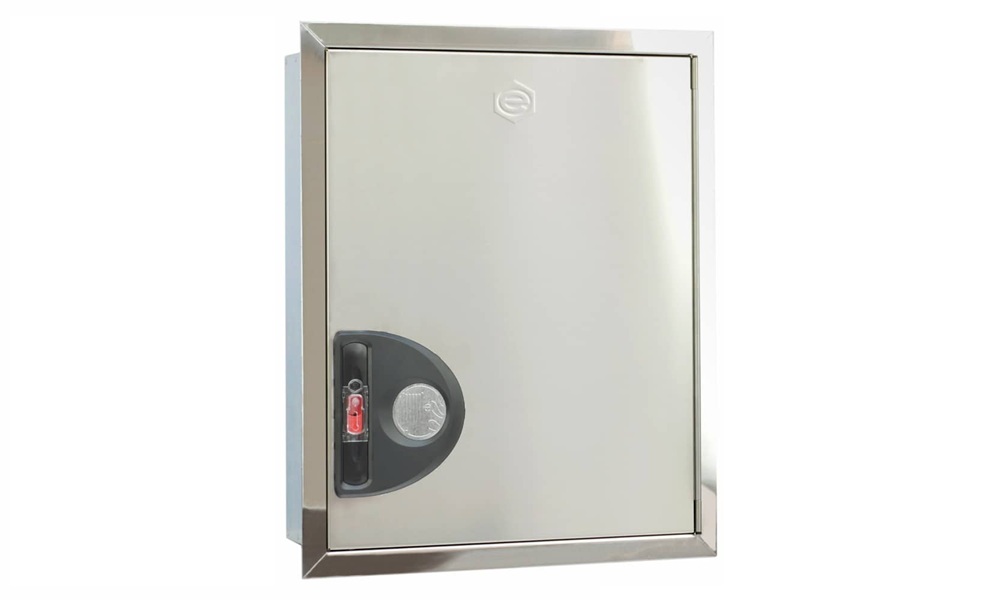

BIE de 25mm para Empotrar Frontal Acero AISI304 Modelo COMPAC IT45 – Eaci BIE25COMPAC IT45

Descripción

BIE de 25mm para Empotrar Frontal Acero Aisi304
Modelo COMPAC IT45 – Eaci BIE25COMPAC IT45

Formato de configuración vertical.
Armario formado por 2 cuerpos independientes.
Cajón empotramiento y frontal extraíble con marco plano.
Dimensiones del cajón Altura=700, Ancho= 560, Fondo= 243 mm.
Dimensiones del frontal extraíble Altura= 760, Ancho= 620 mm.
Cajón de empotramiento en chapa de acero galvanizado sin pintar.
Puerta encastrada conformado Multiblend.
Puerta fabricada en Acero Inoxidable AISI 304 “Grafilado”.
Marco Tapajuntas plano fabricado en Acero Inoxidable AISI 304 “Brillo”.
Cerradura Glide reversible con moldura y precinto de seguridad.
Sistema ROTEX para alimentación de la BIE.
Carrete fijo Eacisystem con alimentación axial.
Sistema Espiroflex (anti-estrangulamiento) para alimentación de BIE.
Devanadera en termoplástico copolímero según ISO 4892-2. (*)
9 Posibles entradas de alimentación.
Lanza Triplex de triple efecto. Rosca hembra 1” (Ø 10 mm.).
Sistema Guiman para orientación y deslizamiento de manguera.
20 m. manguera semirrígida Ø 25 mm. EN-694.
Pipeta-codo para sustitución rápida de manguera.
Válvula Unión Loca de bola 1” en latón cromado.
Desmultiplicador para accionamiento de válvula, con arrastre metálico.
Manómetro escala 0 – 16 kg./cm2. Rosca 1/4”.
Válvula de corte en latón cromado para manómetro. Rosca 1/4”.
Posibilidad de instalación con toma adicional. (Modelo COMPAC iT45)
(*) Resistencia UV exposición a fuentes luminosas de arco de Xenón

CONFIGURACIÓN TOMA ADICIONAL para modelo COMPAC iT45

Toma adicional de 45 mm. en latón Ref. TAD
Válvula de asiento en latón cromado Ref. V45LU, con cierre vulcanizado.
Racor Barcelona Ref. RE45U (Certificado por AENOR, según norma UNE 23400)
Tapón Barcelona DN Ø 45 mm. Ref. T45U (Certificado por AENOR, según norma UNE 23400)

HOJA TÉCNICA DE PRODUCTO BIE COMPAC IT45 EACI – DESCARGAR
INSTRUCCIONES DE MONTAJE BIE25 LINEA COMPAC EACI

Información adicional
