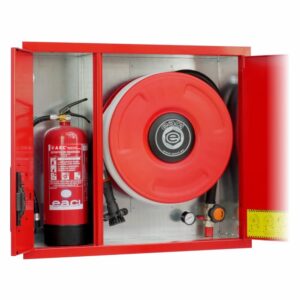

BIE de 25mm para Empotrar Modelo COMPAC 2- Eaci BIE25COMPAC 2

Descripción

BIE de 25mm para Empotrar con frontal en chapa Roja Ral3000
Modelo COMPAC 2- Eaci BIE25COMPAC 2

Formato de configuración Horizontal.
Armario formado por 2 cuerpos independientes.
Cajón empotramiento y frontal extraíble con marco plano.
Con departamento para extintor.
Dimensiones del cajón Altura= 700, Ancho= 810, Fondo= 243 mm.
Dimensiones del frontal extraíble Altura= 760, Ancho= 870 mm.
Cajón de empotramiento en chapa de acero galvanizado sin pintar.
Puertas encastradas conformado Multiblend.
Puertas fabricadas en chapa de Acero.
Marco Tapajuntas plano fabricado en chapa de Acero.
Puertas y Marco Tapajuntas pintados en Poliéster RAL 3000.
Color opcional RAL 9010.
Cerraduras Glide reversibles con moldura y precinto de seguridad.
Sistema ROTEX para alimentación de la BIE.
Carrete fijo Eacisystem con alimentación axial.
Sistema Espiroflex (anti-estrangulamiento) para alimentación de BIE.
Devanadera en termoplástico copolímero según ISO 4892-2. (*)
7 Posibles entradas de alimentación.
Lanza Triplex de triple efecto. Rosca hembra 1” (Ø 10 mm.).
Sistema Guiman para orientación y deslizamiento de manguera.
20 m. manguera semirrígida Ø 25 mm. EN-694.
Pipeta-codo para sustitución rápida de manguera.
Válvula Unión Loca de bola 1” en latón cromado.
Desmultiplicador para accionamiento de válvula, con arrastre metálico.
Manómetro escala 0 – 16 kg./cm2. Rosca 1/4”.
Válvula de corte en latón cromado para manómetro. Rosca 1/4”.
Posibilidad de instalación con toma adicional. (Modelo COMPAC 2T45)
(*) Resistencia UV exposición a fuentes luminosas de arco de Xenón

CONFIGURACIÓN TOMA ADICIONAL para modelo COMPAC 2T45
Toma adicional de 45 mm. en latón Ref. TAD
Válvula de asiento en latón cromado Ref. V45LU, con cierre vulcanizado.
Racor Barcelona Ref. RE45U (Certificado por AENOR, según norma UNE 23400)
Tapón Barcelona DN Ø 45 mm. Ref. T45U (Certificado por AENOR, según norma UNE 23400)
