BIE25COMPAC IMT45 Armario BIE 25mm Configuración Vertical EACI

Descripción

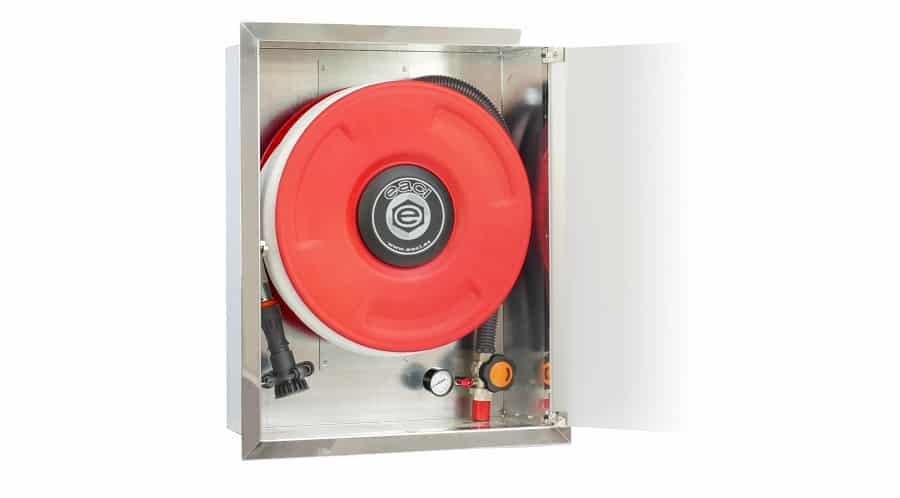

Armario Configuración Vertical BIE 25mm
Eaci BIE25COMPAC IMT45

Formato de configuración Vertical.
Armario formado por 2 cuerpos independientes.
Cajón empotramiento y frontal extraíble con marco plano.
Dimensiones del cajón Altura=700, Ancho= 560, Fondo= 243 mm.
Dimensiones del frontal extraíble Altura= 760, Ancho= 620 mm.
Cajón de empotramiento en chapa de acero galvanizado sin pintar.
Puerta encastrada con bisagras de latón cromado.
Puerta fabricada en Metacrilato Translúcido de espesor 6 mm.
Marco Tapajuntas plano fabricado Acero Inoxidable AISI 304 “Brillo”.
Cierre de enganche tipo Push.
Sistema ROTEX  para alimentación de la BIE.
Carrete fijo Eacisystem con alimentación axial.
Sistema Espiroflex (anti-estrangulamiento) para alimentación de BIE.
Devanadera en termoplástico copolímero según ISO 4892-2. (*)
9 Posibles entradas de alimentación.
Lanza Triplex de triple efecto. Rosca hembra 1” (Ø 10 mm.).
Sistema Guiman para orientación y deslizamiento de manguera.
20 m. manguera semirrígida Ø 25 mm. EN-694.
Pipeta-codo para sustitución rápida de manguera.
Válvula Unión Loca de bola 1” en latón cromado.
Desmultiplicador para accionamiento de válvula, con arrastre metálico.
Manómetro escala 0 – 16 kg./cm2. Rosca 1/4”.
Válvula de corte en latón cromado para manómetro. Rosca 1/4”.
Posibilidad de instalación con toma adicional. (Modelo COMPAC iMT45)
(*) Resistencia UV exposición a fuentes luminosas de arco de Xenón.

CONFIGURACIÓN TOMA ADICIONAL para modelo COMPAC iMT45
Toma adicional de 45 mm. en latón  Ref. TAD
Válvula de asiento en latón cromado Ref. V45LU, con cierre vulcanizado.
Racor Barcelona Ref. RE45U (Certificado por AENOR, según norma UNE 23400)
Tapón Barcelona DN Ø 45 mm. Ref. T45U (Certificado por AENOR, según norma UNE 23400)

Hoja Técnica de Producto BIE25COMPAC IMT45
