AVENAR IO module 4000

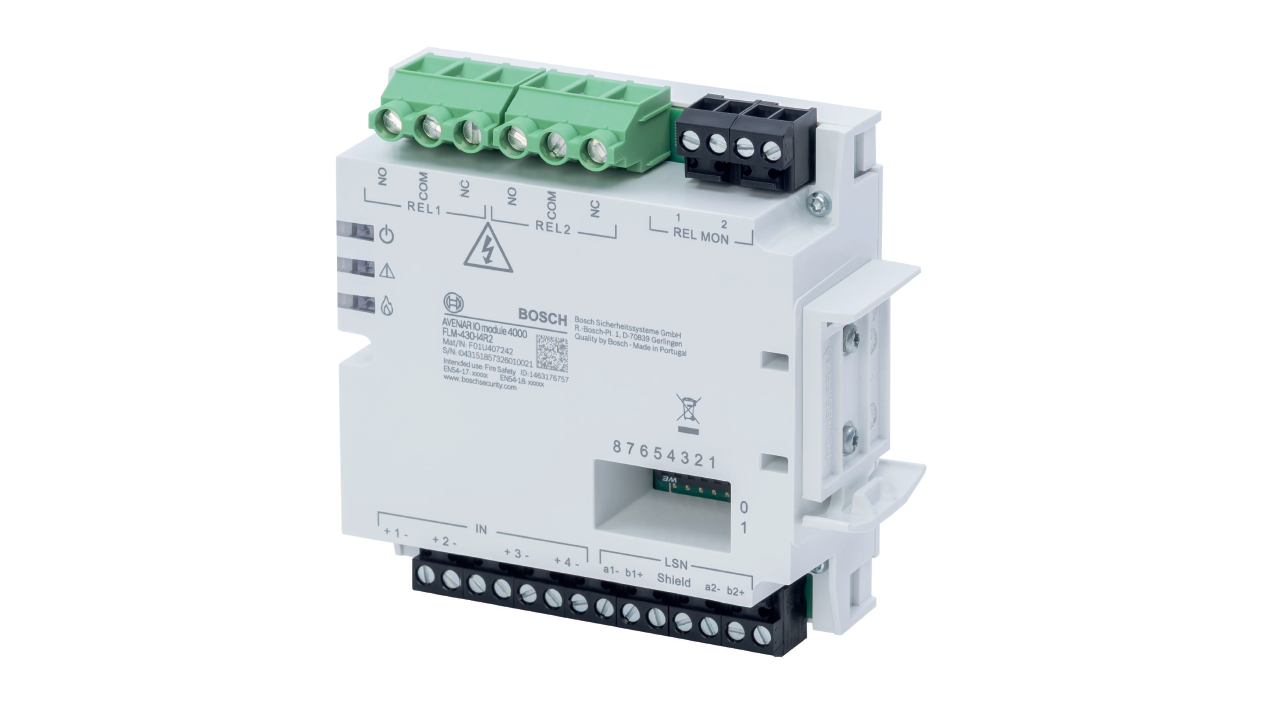

BOSCH FLM-430-I4R2
Módulo analógico de 4 entradas y 2 relés de alta tensión.

CTN: FLM-430-I4R2 | Nº de producto F.01U.407.242

SKU: F.01U.407.242 Categorías: , , , , , Etiquetas: ,

Descripción

Módulo de interfaz 4 entradas 2 relés alta tensión.
Bosch FLM-430-I4R2

El módulo de interfaz FLM-430-I4R2 tiene cuatro entradas y dos salidas de relé.
El módulo se puede utilizar para controlar aplicaciones de 230 VCA y 24 VCC, como detector convencional de 4 hilos, compuerta de sobrepresión, retenedor de puerta o compuerta de control cortafuego. También se puede utilizar para controlar la línea de 24 VCC.

  • Control de detectores convencionales de 4 hilos, incluida la prealarma.
  • Control del equipo de protección contra incendios con lógica configurable a prueba de fallos y líneas de realimentación.
  • Salidas configurables con función de relé o salida supervisada.
  • Pantalla LED para la indicación de estado.
  • Datos de diagnóstico para facilitar el mantenimiento.
  • Montaje en carril DIN o en superficie.

Salida de Relé

El FLM-430-I4R2 cuenta con dos relés de contacto de conmutación con salidas libres de potencial.
Los siguientes comportamientos de relé se pueden configurar individualmente mediante el software de programación:
• Estado en espera
• Estado de protección
• Control de línea

Entrada de control de relé

ADVERTENCIA: ¡No conecte tensiones de red a las entradas de control de relé!
AVISO La tensión máxima de control continua está limitada a ±30 VCC.
Cada salida de relé se puede configurar para controlar la línea de 24 VCC mediante el software de programación.
Cuando está habilitada, se controla constantemente si hay interrupciones o cortocircuitos en la línea de salida a través de los conectores de entrada REL MON correspondientes:
• REL MON 1 controla REL 1
• REL MON 2 controla REL 2
Las entradas de control están aisladas galvánicamente de LSN y no influyen en los cálculos de longitud de línea.
Gracias al rectificador de puente integrado, se pueden controlar tanto las tensiones positivas como negativas de 24 VCC.

Montaje en carril DIN o en superficie.
El módulo de interfaz Bosch FLM-430-I4R2, requiere el soporte FLM-430-CLIP y el cable FLM-430-CABLE, para su instalación en Carril DIN.

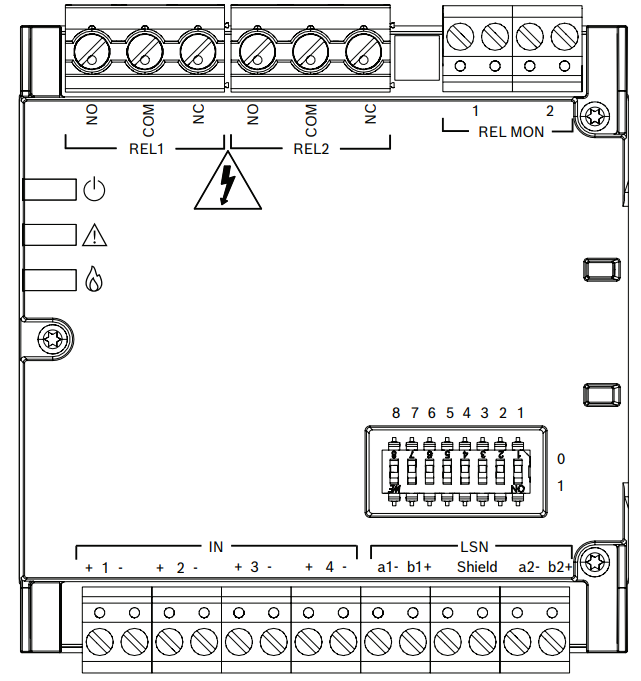

Descripción del Sistema:



Descripción Conexión
REL2 Relé 2
REL MON Entrada para control de tensión de línea de salida (tensión nominal 24VCC)
IN1+ / IN1- Entrada 1
IN2+ / IN2- Entrada 2
IN3+ / IN3- Entrada 3
IN4+ / IN4- Entrada 4
a1- / b1+ Entrada LSN
a2- / b2+  Salida LSN
Shield Pantalla LSN

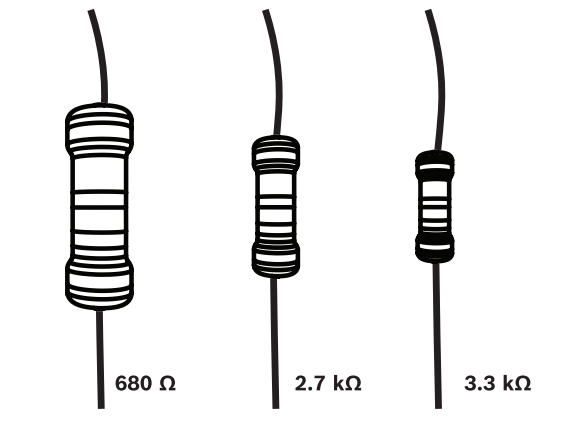

Partes Incluidas:

Cantidad Componente
1 FLM-430-I4R2 Módulo de Interface
4 3.3 kOhm ±1% | 0.4 W
4 2.7 kOhm ±1% | 0.6 W
4 680 Ohm ±1% | 1 W


Datos mecánicos:
Dimensiones: 96 x 87.5 x 35 mm
Producto No. F.01U.407.242
Peso Neto: 135 gr

Ficha Técnica Bosch FLM-430-I2M1 (PDF)
Certificado de Constancia de Prestaciones CPR Bosch FLM-430-I4R2
Manual de Instalación Bosch FLM-430-I4R2
Declaración de Conformidad EU Bosch FLM-430-I4R2
Declaración de Rendimiento EU Bosch FLM-430-I4R2
Información de Protección y Seguridad EU Bosch FLM-430-I4R2
Ilustración CAD DWG (FLM-430-I4R2)

Información adicional

Peso 0,135 kg
Dimensiones 8,75 × 9,6 × 3,5 cm
