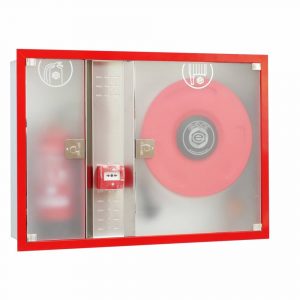

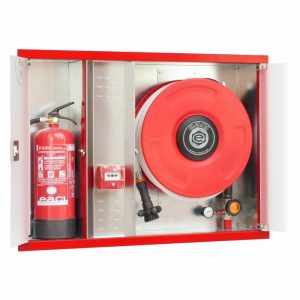

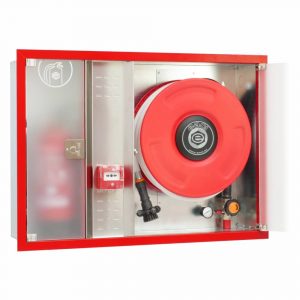

BIE de 25mm para Empotrar Modelo COMPAC 3MT45 – Eaci BIE25COMPAC 3MT45

Descripción

BIE de 25mm para Empotrar Modelo COMPAC 3MT45 – Eaci BIE25COMPAC 3MT45

Formato de configuración Horizontal.
Armario formado por 2 cuerpos independientes.
Cajón empotramiento y frontal extraíble con marco plano.
Con departamento para extintor y panel Reversible para módulo técnico.
Dimensiones del cajón Altura= 700, Ancho= 995, Fondo= 243 mm.
Dimensiones del frontal extraíble Altura= 760, Ancho= 1055 mm.
Cajón de empotramiento en chapa de acero galvanizado sin pintar.
Puertas encastradas con bisagras de latón cromado.
Puertas fabricadas en Metacrilato Translúcido de espesor 6 mm.
Marco Tapajuntas plano fabricado en chapa de Acero.
Marco Tapajuntas pintado en Poliéster RAL 3000.
Color opcional RAL 9010.
Panel Reversible fabricado en Acero Inoxidable AISI 304 “Grafilado”. (a)
Cierres de enganche tipo Push.
Sistema ROTEX para alimentación de la BIE.
Carrete fijo Eacisystem con alimentación axial.
Sistema Espiroflex (anti-estrangulamiento) para alimentación de BIE.
Devanadera en termoplástico copolímero según ISO 4892-2. (b)
7 Posibles entradas de alimentación.
Lanza Triplex de triple efecto. Rosca hembra 1” (Ø 10 mm.).
Sistema Guiman para orientación y deslizamiento de manguera.
20 m. manguera semirrígida Ø 25 mm. EN-694.
Pipeta-codo para sustitución rápida de manguera.
Válvula Unión Loca de bola 1” en latón cromado.
Desmultiplicador para accionamiento de válvula, con arrastre metálico.
Manómetro escala 0 – 16 kg./cm2. Rosca 1/4”.
Válvula de corte en latón cromado para manómetro. Rosca 1/4”.
Posibilidad de instalación con toma adicional. (Modelo COMPAC 3MT45)
(a) Debido a sus diseño, los pulsadores quedan resguardados con el armario
(b) Resistencia UV exposición a fuentes luminosas de arco de Xenón

CONFIGURACIÓN TOMA ADICIONAL para modelo COMPAC 3MT45

Toma adicional de 45 mm. en latón Ref. TAD
Válvula de asiento en latón cromado Ref. V45LU, con cierre vulcanizado.
Racor Barcelona Ref. RE45U (Certificado por AENOR, según norma UNE 23400)
Tapón Barcelona DN Ø 45 mm. Ref. T45U (Certificado por AENOR, según norma UNE 23400)

HOJA TÉCNICA DE PRODUCTO BIE COMPAC 3MT45 EACI – DESCARGAR
INSTRUCCIONES DE MONTAJE BIE25 LINEA COMPAC EACI
