Armario de Configuración Horizontal BIE 25mm Eaci BIE25MASTER3RT45

Descripción

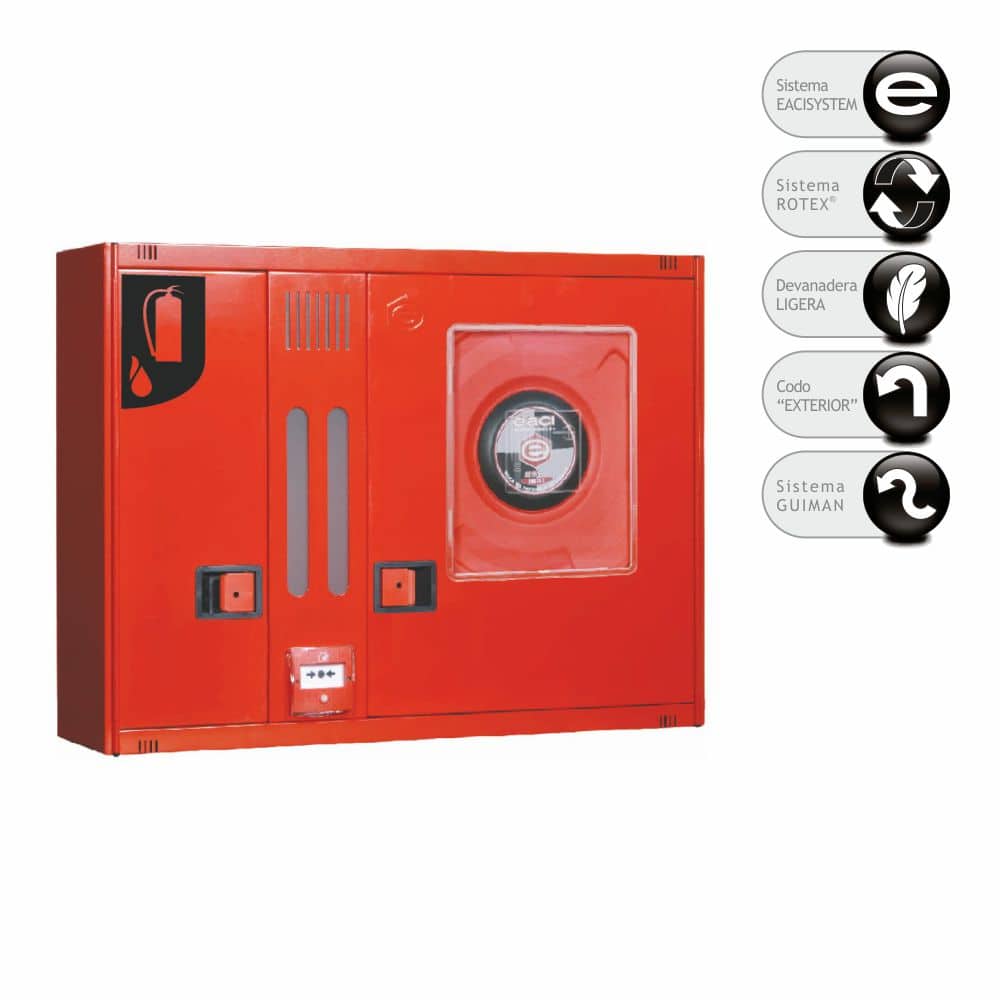

Armario de Configuración Horizontal BIE 25mm
Eaci BIE25MASTER3RT45

Armario de configuración horizontal.
Con departamento para extintor y registro módulo técnico.
Troquelado de módulo técnico según los elementos de detección.
Dimensiones Altura= 710, Ancho= 940, Fondo= 245 mm.
Fabricado en chapa de acero.
Acabado armario: Pintura de Poliéster RAL 3000.
Puertas encastradas. Provista con visor de Poliestireno en lado BIE
Cerraduras de resbalón en termoplástico.
Precintos de seguridad y llave de cortesía para mantenimiento.
Sistema Espiroflex (anti-estrangulamiento) para alimentación de BIE.
Carrete fijo Eacisystem con alimentación axial.
Devanadera en termoplástico copolímero según ISO 4892-2 (*)
Sistema ROTEX  para alimentación de la B.I.E.
7 Posibles entradas de alimentación.
Lanza Triplex de triple efecto. Rosca hembra 1” (Ø 10 mm.).
Sistema Guiman para orientación y deslizamiento de manguera.
20 m. manguera semirrígida Ø 25 mm. EN-694.
Pipeta-codo para sustitución rápida de manguera.
Válvula de bola 1” en latón cromado.
Desmultiplicador para accionamiento de válvula, con arrastre metálico.
Manómetro escala 0 – 16 kg./cm2. Rosca 1/4”.
Válvula de corte en latón cromado para manómetro. Rosca 1/4”.
Posibilidad de instalación con toma adicional. (Modelo MASTER 3RT45)
(*) Resistencia UV exposición a fuentes luminosas de arco de Xenón

CONFIGURACIÓN TOMA ADICIONAL para modelo MASTER 3RT45
Toma adicional de 45 mm. en latón  Ref. TAD
Válvula de asiento en latón cromado Ref. V45LU, con cierre vulcanizado.
Racor Barcelona Ref. RE45U (Certificado por AENOR, según norma UNE 23400)
Tapón Barcelona DN Ø 45 mm. Ref. T45U (Certificado por AENOR, según norma UNE 23400)

Hoja Técnica de Producto BIE25MASTER3RT45
